Máy hàn laser sợi tự động

Video

Mô tả máy hàn tự động ：

Máy hàn tự động được lắp ráp. Khu vực sưởi ấm nhỏ trong quá trình hàn, và nó sẽ không gây ra biến dạng, đen và dấu vết ở mặt sau của phôi.

Máy hàn laser Ưu điểm:

★Máy hàn laser tự động Có thể dễ dàng nhận ra hàn may, hàn khâu và hàn đường may có nhiều chiều dài và vị trí khác nhau. Đặc biệt trong việc hàn các tấm thép không gỉ mỏng, tấm sắt, tấm nhôm và các vật liệu kim loại khác, nó có đặc điểm của tốc độ hàn nhanh, hiệu ứng bề mặt tốt, độ sâu thâm nhập lớn và diện tích bị ảnh hưởng bởi nhiệt nhỏ.

★ Hợp tác với thiết bị và kiểm soát lập trình tự động, nó có thể nhận ra các yêu cầu hàn nhanh/nhất quán hàng loạt của các sản phẩm tương tự.

★ Hàn là linh hoạt và dễ vận hành. Ngoài việc sửa chữa các khuôn lớn, các máy móc lớn cũng có thể đạt được hàn đường dài, có thể được hàn mà không tháo rời sản phẩm.

★ Nó có những lợi thế của hoạt động đơn giản, đường hàn đẹp, tốc độ hàn nhanh và không có vật tư tiêu hao. Nó có thể thay thế hoàn hảo hàn hồ quang Argon truyền thống, hàn điện và các quy trình khác để hàn các tấm thép không gỉ mỏng, tấm sắt, tấm mạ kẽm và các vật liệu kim loại khác.

Thông số thiết bị hàn tự động

Chỉ số kỹ thuật	Các thông số kỹ thuật
Người mẫu	IGWL-AW- 1000	IGWL-AW- 1500	IGWL-AW- 2000
Sức mạnh laser	1000W	1500W	2000W
Bước sóng laser	1080 ± 10nm
XYZ Đột quỵ làm việc	1000*400*500mm
Trục x/y/z Định vị chính xác	± 0,025mm
Trục x/y/z Tái định vị chính xác	± 0,02mm
Phương pháp làm việc laser	CW/điều chế
Chiều rộng của điện kế	Dòng 0,5-6mm/ vòng tròn 2 mm
Độ dày của vật liệu hàn	≤4mm	6mm	8mm
Yêu cầu về khoảng cách hàn	≤0,3mm
Vôn	380V ± 10%
Tổng năng lượng	≤8kW	≤10kw	≤12kw
Trọng lượng thô	700kg	800kg	900kg

So sánh hàn laser và hàn truyền thống

Phương pháp hàn	Vùng bị ảnh hưởng nhiệt	Biến dạng nhiệt	Chất lượng mối hàn	Có nên thêm hàn không	Môi trường hàn
Hàn laser	Nhỏ hơn	Nhỏ hơn	Tốt hơn	Không	Không có yêu cầu đặc biệt (ngoại trừ các ngành công nghiệp đặc biệt)
Khoe khoang	Chung	Chung	Chung	Đúng	Tổng thể sưởi ấm
Hàn argon hồ quang	Lớn hơn	Lớn hơn	Chung	Đúng	Cần điện cực
Phương phap han băng điện trở	Lớn hơn	Lớn hơn	Chung	Không	Cần điện cực
Hàn hồ quang plasma	Chung	Chung	Chung	Đúng	Cần điện cực
Hàn chùm tia điện tử	Nhỏ hơn	Nhỏ hơn	Tốt hơn	Không	Máy hút bụi



Laser Hàn  Tốc độ, vận tốc

Collimating  độ dài tiêu cự ： 150mm          Độ dài lấy nét ： 250mm          Đường kính sợi ： 50μm          Khí bảo vệ ＞ 15L/phút
Không.	Vật chất	Công suất ra	Thâm nhập （mm）	Tốc độ （m/phút
1	Thép không gỉ	500	1.5	0.85
2		500	1	2.55
3		500	0.5	6.8
4		750	2.5	0.85
5		750	2	2.55
6		750	1.5	2.17
7		750	1	6.8
8		1000	0.5	8.5
9		1000	3	0.85
10		1000	2.5	2.55
11		1000	2	3.4
12		1000	1.5	5.1
13		1000	0.5	12.75
14	Thép carbon (thấp)	500	1	1.28
15		500	0.5	5.1
16		750	2	0.85
17		750	1.5	2.55
18		750	1	5.95
19		750	0.5	7.62
20		1000	2.5	0.85
21		1000	2	2.55
22		1000	1.5	4.25
23		1000	1	6.8
24		1000	0.5	11.05
25	Nhôm	500	1	0.85
26		750	1	1.7
27		1000	1	3.4
28		1000	2	0.85
29	Đồng	1000	0.3	1.7





Chi tiết máy hàn nền tảng tự động:

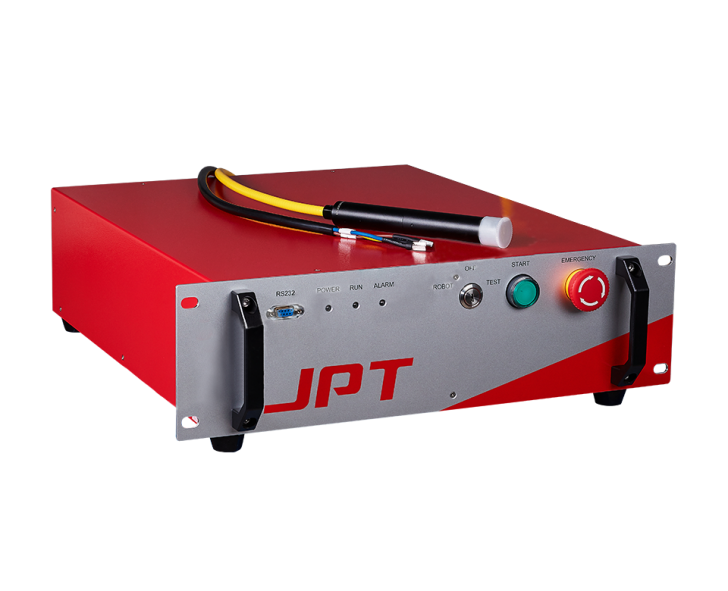

	Laser JPT Chúng tôi sử dụng laser sợi tiên tiến với tuổi thọ hơn 10W giờ, mức tiêu thụ năng lượng thấp, tỷ lệ thất bại thấp, sợi linh hoạt lên đến 10-15m, linh hoạt và thuận tiện, hàn ngoài trời, được trang bị một lớp bảo vệ cứng.
	Đầu hàn chuyên nghiệp WSX 1. Đầu hàn này có những ưu điểm mạnh mẽ trong hàn hợp kim nhôm và các ứng dụng hàn năng lượng trung bình, và nó là một đầu hàn hiệu quả về chi phí. 2. Đầu hàn sử dụng một động cơ để điều khiển ống kính rung trục X, Y, với nhiều chế độ xoay và hàn xoay cho phép phôi có hàn không đều, khoảng cách lớn hơn và các thông số xử lý khác, có thể cải thiện đáng kể việc hàn phẩm chất. 3. Cấu trúc bên trong của đầu hàn được niêm phong hoàn toàn, có thể ngăn chặn phần quang bị ô nhiễm bởi bụi. 4. Ống kính bảo vệ áp dụng cấu trúc loại ngăn kéo, dễ thay thế. 5. Nó có thể được trang bị các laser khác nhau với các đầu nối QBH.

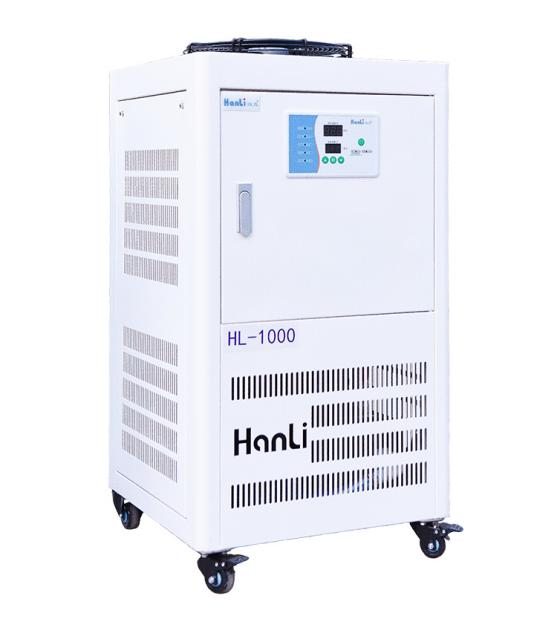

	Máy làm mát nước Hanli Chất làm lạnh thân thiện với môi trường, hoàn toàn tương thích với tất cả các laser Hiệu suất ổn định và đáng tin cậy, tỷ lệ thất bại thấp, tiết kiệm năng lượng và tiết kiệm năng lượng

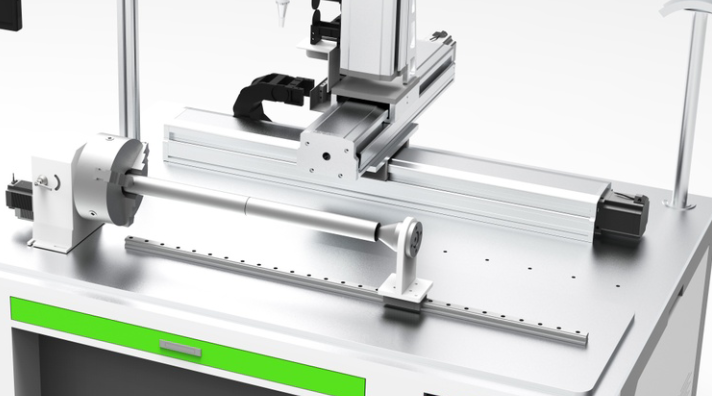

	Bàn hàn di động đa trục Toàn bộ máy được thiết kế với một tấm nhôm dày và cấu trúc là chắc chắn Độ chính xác định vị cao và phản ứng nhạy cảm Không cần phải di chuyển thủ công sản phẩm, hàn tự động, dễ vận hành
	Giám sát khớp hàn Hiển thị độ phân giải độ phân giải cao, quan sát tốt hơn về quy trình hàn, đường hàn đẹp Phần mềm hàn chuyên nghiệp, chất lượng cao

Tính năng máy hàn laser tự động:

1. Tốc độ hàn nhanh, không có hàng tiêu dùng, không thay đổi màu/thay đổi màu ít hơn, không cần đánh bóng sau này.

2. Sự tương tác của hệ thống điều khiển laser chuyên nghiệp được tăng cường, độ chính xác của đường hàn có thể kiểm soát được và ký tự hàn được hình thành tốt.

3. Sử dụng định vị hồng ngoại để xác minh vị trí của đầu hàn và xác minh vị trí trong quá trình hàn. Vị trí hàn chính xác hơn, các vết hàn mịn và đẹp, và nó rất dễ nghiền và đánh bóng. Không cần phải xử lý hoặc chỉ các quy trình xử lý đơn giản sau khi hàn;

4. Mây siêu tốc 360 độ không có góc chết, sau khi chùm tia laser được tập trung, điểm nhỏ, mật độ công suất cao và độ chính xác định vị cao. Nó có thể được sử dụng để hàn nhóm các phôi nhỏ và vi mô để nhận ra sản xuất hàng loạt tự động;

5. Độ sâu hàn laser lớn, đường hàn chắc chắn, chiều rộng nhỏ, vùng bị ảnh hưởng bởi nhiệt nhỏ, biến dạng nhỏ và tốc độ hàn nhanh. Nó có thể nhận ra hàn phức tạp giữa một số vật liệu khác nhau;

6. Phong hàn có chất lượng cao và không có độ xốp, có thể làm giảm và tối ưu hóa các tạp chất kim loại cơ bản, và cấu trúc có thể được tinh chỉnh sau khi hàn, và độ bền và độ bền của các mối hàn ít nhất là tương đương hoặc thậm chí nhiều hơn so với cơ sở kim loại;

7. Đầu ra ổn định để đảm bảo tính nhất quán hàn. Hầu hết các hàn laser liên tục là laser năng lượng cao với công suất trên 500 watt. Nói chung, laser này nên được sử dụng cho các tấm trên 1 mm. Ngoài ra còn có một số laser liên tục công suất thấp với sức mạnh từ hàng chục đến hàng trăm watt. Chúng được sử dụng nhiều hơn trong các ngành công nghiệp hàn nhựa và laser.

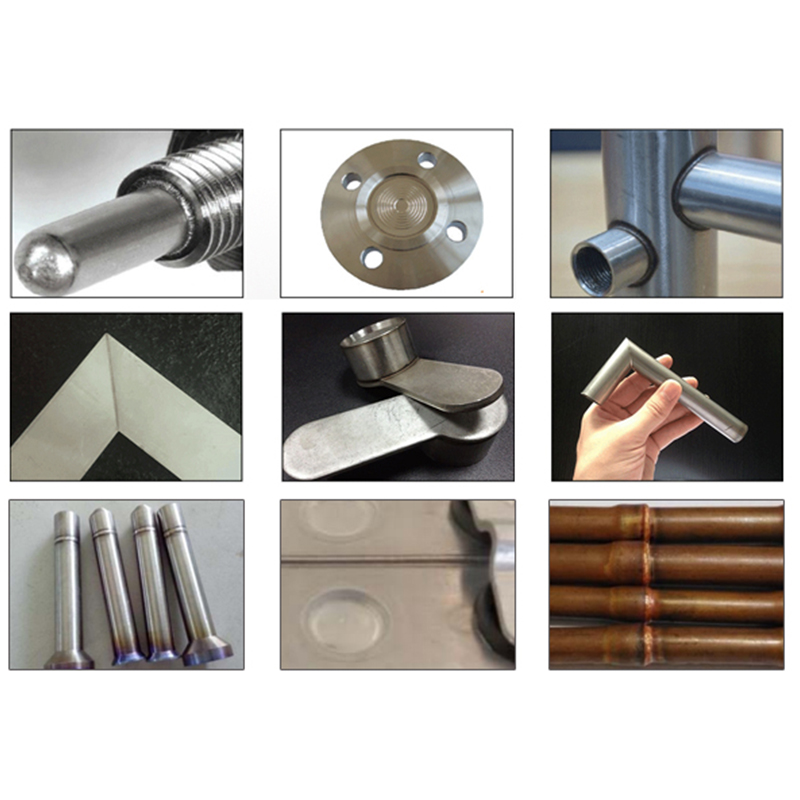

Ứng dụng máy hàn laser sợi tự động:

Thích hợp cho vật liệu kim loại: Hàn bằng thép không gỉ kim loại mỏng, thép carbon, đồng, nhôm, v.v.

Các sản phẩm áp dụng-tất cả các loại kim loại tấm, khuôn, khung gầm, khung gầm, nhà bếp và các sản phẩm phòng tắm, tất cả các loại phần cứng và ánh sáng; Các sản phẩm điện tử có độ chính xác cao, phôi sức mạnh hàn cao, như tàu áp lực, bình ngưng và các sản phẩm khác.
