Hệ thống máy hàn laser robot

igwl-Aw Loạt Máy hàn laser robot bao gồm đầu laser sợi chuyên dụng, hệ thống theo dõi điện dung có độ chính xác cao, laser sợi và hệ thống robot công nghiệp. Nó là một thiết bị tiên tiến để hàn linh hoạt các tấm kim loại có độ dày khác nhau từ nhiều góc độ và nhiều hướng.



  • igwl-aw
  • iGOLDENLASER
  • $ 10000-15000
Tình trạng sẵn có:

Video



Máy hàn robot Mô tả:

Nó được sử dụng rộng rãi trong chế biến kim loại, sản xuất máy móc và sản xuất phụ tùng tự động có yêu cầu xử lý cho phôi ba chiều.

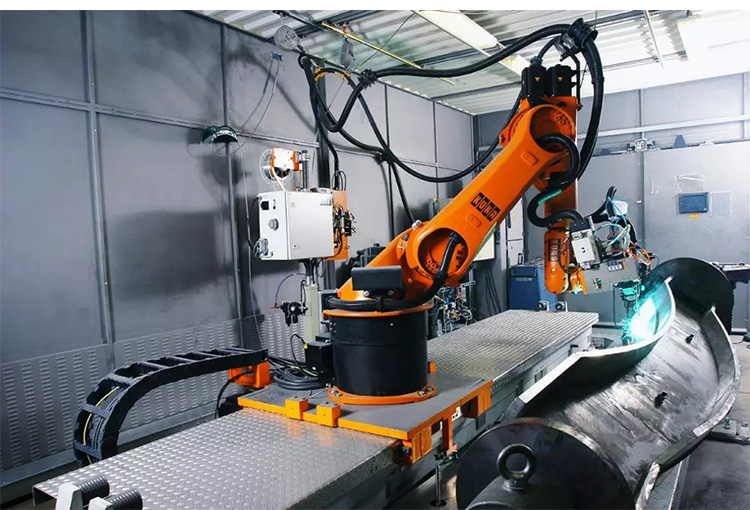

Máy hàn robot


Robot hàn laser công nghiệp 3D  igwl-Aw  Loạt

Máy hàn laser robot bao gồm đầu laser sợi chuyên dụng, hệ thống theo dõi điện dung có độ chính xác cao, laser sợi và hệ thống robot công nghiệp. Nó là một thiết bị tiên tiến để hàn linh hoạt các tấm kim loại có độ dày khác nhau từ nhiều góc độ và nhiều hướng.

Nó được sử dụng rộng rãi trong chế biến kim loại, sản xuất máy móc và sản xuất phụ tùng tự động có yêu cầu xử lý cho phôi ba chiều.




1

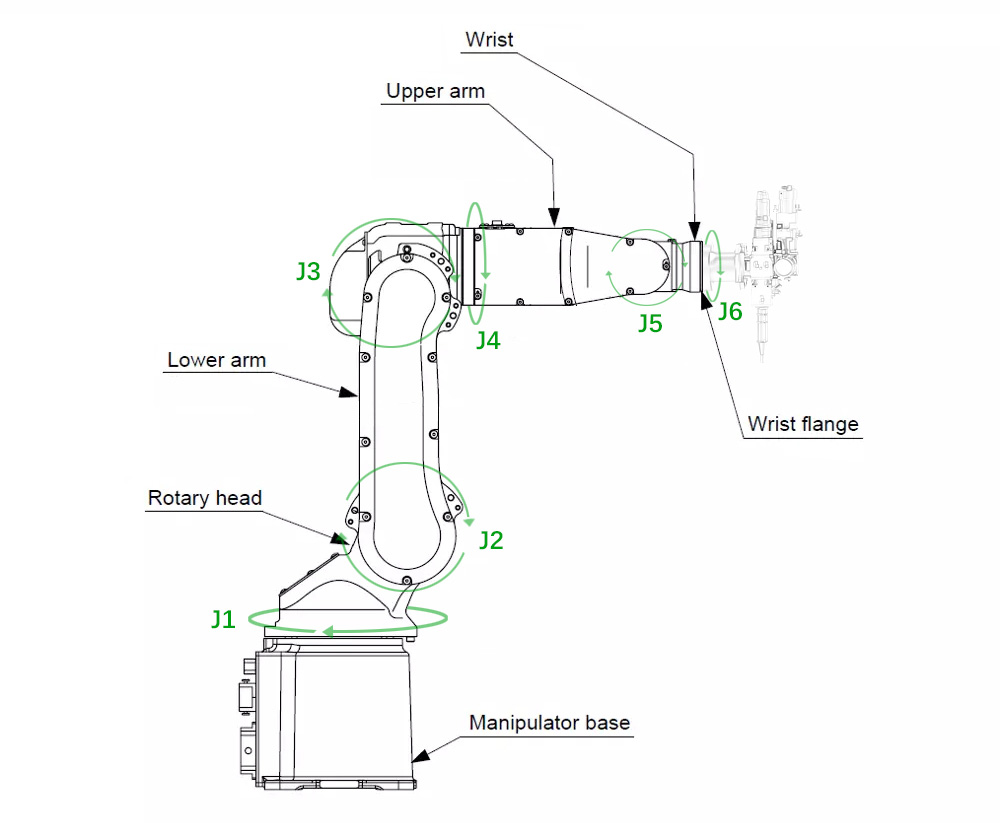

Các thông số robot hàn tia laser sợi 3D:


Người mẫu

IGWL-RW- 1500

IGWL-RW- 2000

IGWL-RW- 3000

Sức mạnh laser

1500W

2000W

3000W

Bước sóng laser

1080 ± 10nm

Robot

FANUC-SIX-SIX ROBOT

Tải tối đa trên cổ tay

12kg

Tái định vị  sự chính xác

± 0,03mm







Phạm vi của chuyển động



Cánh tay dưới

J1

340º/370º



J2

235º



J3

455º




Cánh tay trên

J4

380º



J5

380º



J6

900º







tốc độ tối đa



Cánh tay dưới

J1

260 độ/s



J2

240 độ/s



J3

260 độ/s




Cánh tay trên

J4

430 độ/s



J5

450 độ/s



J6

720º/s

Độ dày của vật liệu hàn

≤4mm

6mm

8mm

Yêu cầu về khoảng cách hàn

≤0,3mm

Vôn

380V ± 10%

Tổng năng lượng

≤8kW

≤10kw

≤12kw

Trọng lượng thô

200kg

Nhận xét: có thể được tùy chỉnh theo yêu cầu của khách hàng


So sánh hàn laser và hàn truyền thống

Phương pháp hàn

Vùng bị ảnh hưởng nhiệt

Biến dạng nhiệt

Chất lượng mối hàn

Có nên thêm hàn không

Môi trường hàn

Hàn laser

Nhỏ hơn

Nhỏ hơn

Tốt hơn

Không

Không có yêu cầu đặc biệt (ngoại trừ các ngành công nghiệp đặc biệt)

Khoe khoang

Chung

Chung

Chung

Đúng

Tổng thể sưởi ấm

Hàn argon hồ quang

Lớn hơn

Lớn hơn

Chung

Đúng

Cần điện cực

Phương phap han băng điện trở

Lớn hơn

Lớn hơn

Chung

Không

Cần điện cực

Hàn hồ quang plasma

Chung

Chung

Chung

Đúng

Cần điện cực

Hàn chùm tia điện tử

Nhỏ hơn

Nhỏ hơn

Tốt hơn

Không

Máy hút bụi



Laser Hàn  Tốc độ, vận tốc

Collimating  độ dài tiêu cự : 150mm          Độ dài lấy nét : 250mm          Đường kính sợi : 50μm          Khí bảo vệ > 15L/phút

Không.

Vật chất

Công suất ra

Thâm nhập (mm)

Tốc độ (m/phút

1













Thép không gỉ

500

1.5

0.85

2

500

1

2.55

3

500

0.5

6.8

4

750

2.5

0.85

5

750

2

2.55

6

750

1.5

2.17

7

750

1

6.8

8

1000

0.5

8.5

9

1000

3

0.85

10

1000

2.5

2.55

11

1000

2

3.4

12

1000

1.5

5.1

13

1000

0.5

12.75

14











Thép carbon (thấp)

500

1

1.28

15

500

0.5

5.1

16

750

2

0.85

17

750

1.5

2.55

18

750

1

5.95

19

750

0.5

7.62

20

1000

2.5

0.85

21

1000

2

2.55

22

1000

1.5

4.25

23

1000

1

6.8

24

1000

0.5

11.05

25



Nhôm

500

1

0.85

26

750

1

1.7

27

1000

1

3.4

28

1000

2

0.85

29

Đồng

1000

0.3

1.7





Chi tiết về máy hàn laser robot:



图片 5

Laser JPT

Chúng tôi sử dụng laser sợi tiên tiến với tuổi thọ hơn 10W giờ, mức tiêu thụ năng lượng thấp, tỷ lệ thất bại thấp, sợi linh hoạt lên đến 10-15m, linh hoạt và thuận tiện, hàn ngoài trời, được trang bị một lớp bảo vệ cứng.

-05

Đầu hàn chuyên nghiệp WSX

1. Đầu hàn này có những ưu điểm mạnh mẽ trong hàn hợp kim nhôm và các ứng dụng hàn năng lượng trung bình, và nó là một đầu hàn hiệu quả về chi phí.

2. Đầu hàn sử dụng một động cơ để điều khiển ống kính rung trục X, Y, với nhiều chế độ xoay và hàn xoay cho phép phôi có hàn không đều, khoảng cách lớn hơn và các thông số xử lý khác, có thể cải thiện đáng kể việc hàn phẩm chất.

3. Cấu trúc bên trong của đầu hàn được niêm phong hoàn toàn, có thể ngăn chặn phần quang bị ô nhiễm bởi bụi.

4. Ống kính bảo vệ áp dụng cấu trúc loại ngăn kéo, dễ thay thế.

5. Nó có thể được trang bị các laser khác nhau với các đầu nối QBH.

Máy hàn laser sợi robot4




Liên kết sáu trục

Mối liên kết sáu trục của robot có thể dễ dàng nhận ra sự hàn của phôi ba chiều.

Với công cụ đặc biệt và liên kết Workbench, nó có thể nhận ra hàn hoàn toàn tự động với một cái kẹp.


 2

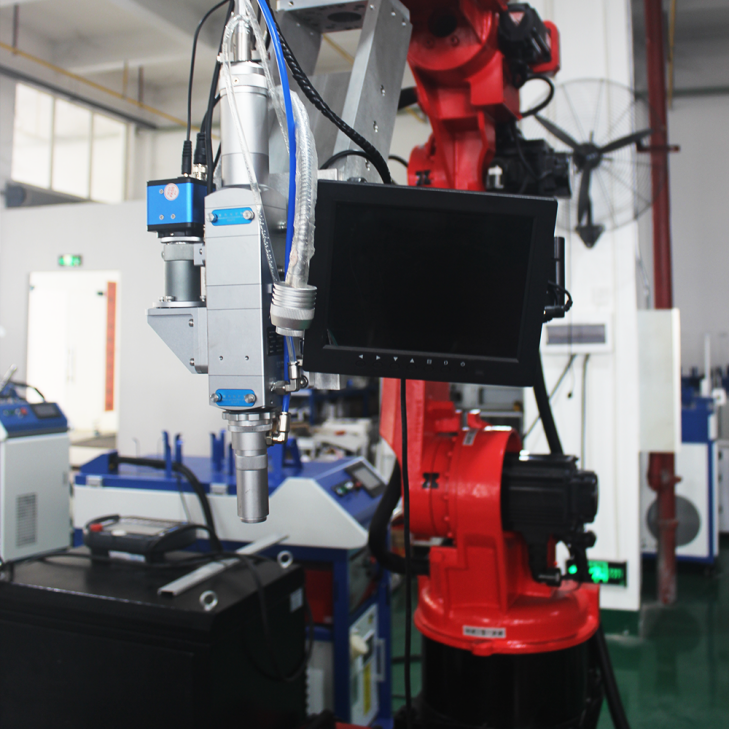

Bàn hàn di động đa trục

Toàn bộ máy được thiết kế với một tấm nhôm dày và cấu trúc là chắc chắn

Độ chính xác định vị cao và phản ứng nhạy cảm

Không cần phải di chuyển thủ công sản phẩm, hàn tự động, dễ vận hành

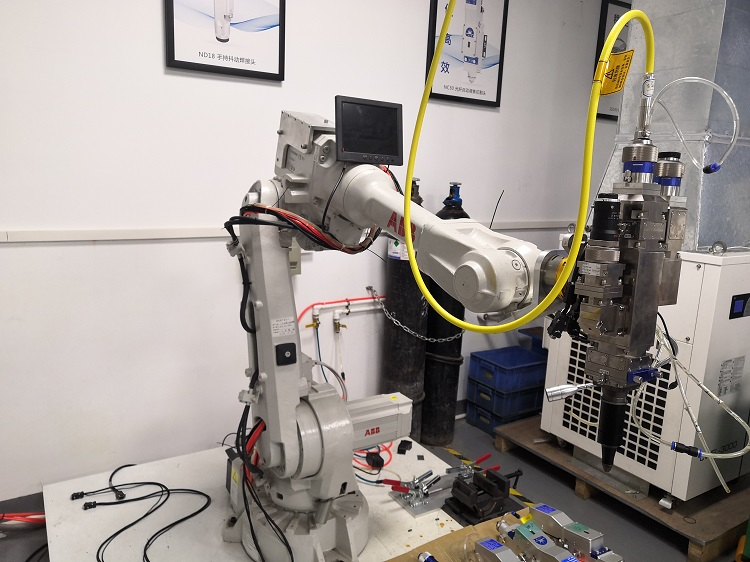

Các tính năng hàn laser robot:


1. Robot có liên kết sáu trục, độ chính xác định vị cao, phạm vi xử lý lớn và hàn dễ dàng của phôi ba chiều.


2. So với hàn hồ quang Argon truyền thống, tốc độ hàn laser được tăng thêm 5 đến 10 lần và mức tiêu thụ năng lượng và mức tiêu thụ hàng tiêu dùng thấp hơn và chất lượng hàn rất ổn định.


3. Khu vực hàn bị ảnh hưởng nhiệt nhỏ hơn, có thể đảm bảo tốt hơn chất lượng của các sản phẩm hàn.


4. Hàn laser robot có khả năng thích ứng tốt với kích thước và hình dạng của vật liệu hàn và các bộ phận hàn, và có thể nhận ra điều khiển tự động và hàn đường dài;


5. Máy trạm này rất linh hoạt và có thể hàn các phôi có hình cong ba chiều hoặc hình dạng đặc biệt. Với các công cụ đặc biệt và các bàn làm việc liên kết, nó có thể nhận ra hàn hoàn toàn tự động với một cái kẹp.


6. Hàn laser có ít khói và bụi hơn, ít bức xạ hơn, và thân thiện với môi trường và an toàn hơn.


7. Được trang bị một hệ thống theo dõi đường hàn không tiếp xúc để phát hiện và điều chỉnh độ lệch của đường hàn trong thời gian thực để đảm bảo thu được bằng cách thu được các vết hàn đủ điều kiện.


3

Ứng dụng robot hàn laser sợi công nghiệp 3D: 3D:


图片 4


Thích hợp để hàn thép không gỉ, tấm sắt, nhôm, đồng, hợp kim, thép, vật liệu tương đương kim cương hoặc vật liệu không giống nhau, tủ, nhà bếp, thang máy cầu thang, kệ, lò nướng bằng thép không gỉ và bảo vệ cửa sổ, hộp phân phối, gia đình bằng thép không gỉ và đồ gia dụng bằng thép không gỉ và bằng thép không gỉ và các ngành công nghiệp khác.
