Máy cắt sợi với trục quay

Máy cắt laser bằng sợi kép, được trang bị laser bằng sợi carbon 1000W-6000W, có thể cắt tấm thép carbon dày 0-25mm, tấm thép không gỉ dày 0-20mm và tấm nhôm, tấm đồng dày 0-12mm và ống kim loại với 20- Đường kính 200mm,
  • 30000-50000 $
Tình trạng sẵn có:

Mô tả máy cắt sợi:

Khu vực làm việc tiêu chuẩn là 1500*3000mm, có thể được nâng cấp lên 1500*4500mm, chiều dài của các bộ phận cắt ống có thể được tùy chọn 3m, 6m, 9m. Đây là một tủ độc lập với điều hòa không khí tích hợp trong 2000W trở lên, và có thể được lắp đặt với một thiết bị xoay bên để nâng cấp lên máy đa cảm ứng có thể cắt cả tấm kim loại và ống.

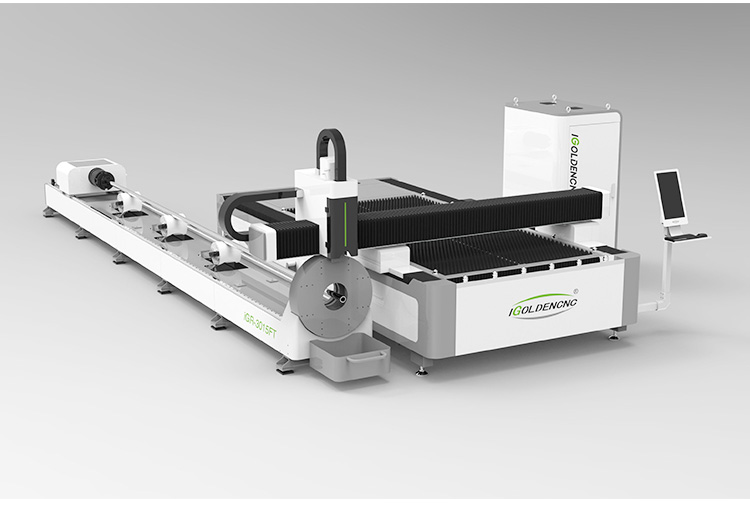

Máy cắt sợi

Thông số máy cắt laser sợi:



Người mẫu   IGR-FT 3015
Khu vực làm việc/ chiều dài ống 3000*1500mm/ 6000mm
Xu trục X 1500mm
Y trục đột quỵ 3000mm
Z Trục đột quỵ   300mm
Đường kính ống 20-220mm
Sự chính xác X, Y Trục Định vị   sự chính xác 0,05mm
X, Y Tái định vị trục   sự chính xác 0,03mm
Tốc độ, vận tốc W trục quay trục n*360
W trục tối đa. Tốc độ đánh giá 80rpm
X, Y trục tối đa. đang chạy   tốc độ, vận tốc   150m/phút
U trục tối đa. Tốc độ định vị 800mm/s
X, Y trục tối đa. tăng tốc   tốc độ, vận tốc 1,5g
Nguồn cấp Giai đoạn 3
Định mức điện áp 380v
Tính thường xuyên 50/60Hz
Lớp bảo vệ IP65
Thân máy Tối đa. tải làm việc 1000kg
Trọng lượng cơ thể   2600kg
Kích thước (L*W*H)   8060*3000*1965mm
Laser   sức mạnh 500W/ 750W/ 1000W/ 1500W/ 2000W/   3000W/ 4000W/ 5000W/ 6000W/ 8000W/ 10000W/ 12000W
Bàn làm việc   không bắt buộc 4000*1500mm/ 4000*2000mm/   6000*2000mm/ 6000*2500mm
Ống   chiều dài tùy chọn 3000mm/ 9000mm



MÁY CẮT LASER Sợi Ưu điểm:


Hệ thống bôi trơn tự động

Hệ thống bôi trơn tự động cung cấp một lượng dầu bôi trơn cố định cho máy cắt laser sử dụng kép để đảm bảo hoạt động tốc độ cao của thiết bị, với báo động bất thường và các chức năng báo động mức chất lỏng. Hệ thống cải thiện đáng kể độ chính xác cắt và mở rộng hiệu quả tuổi thọ của cơ chế truyền tải.


Hệ thống báo động thông minh

Bảo vệ du lịch thông minh, tự động giám sát phạm vi hoạt động của các thành phần, lắp đặt lò xo giới hạn tiêu chuẩn công cụ máy móc quốc tế, đầu cắt laser được tích hợp chức năng điều chỉnh chiều cao tụ điện, dừng va chạm, cải thiện máy cắt laser kim loại và bảo vệ an toàn cuộc sống, giảm Tỷ lệ tai nạn, cải thiện hiệu quả cắt.


Hệ thống bảo mật

Chức năng báo động tự động cho tình trạng làm việc bất thường của thiết bị và đẩy nó đến giao diện hoạt động thông qua trung tâm điều khiển, cải thiện hiệu quả của máy cắt bất thường của máy cắt laser tốt nhất, giảm các nguy cơ an toàn tiềm ẩn và giảm chi phí bảo trì.



Cấu hình máy laser sợi:

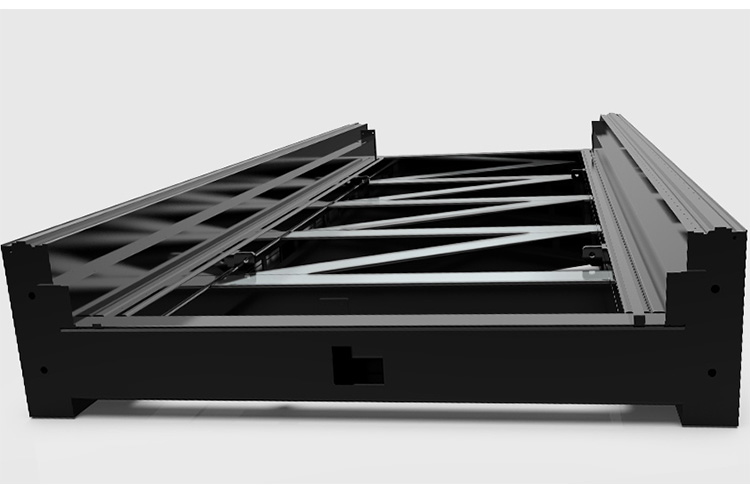

Giường hàn nặng

Cơ thể máy cắt sợi quang

Giường hàn ống vuông được hàn bằng một ống hình chữ nhật dày có đường kính 200*200mm. Trọng lượng giường có thể đạt tới 1t. Cơ thể giường được ủ và xay bởi một giàn lớn để khoan chính xác tất cả các lỗ cơ bản lắp đặt cùng một lúc. .
Độ bền kéo cao hơn và độ ổn định kích thước. Cải thiện hiệu quả độ chính xác của giường, giảm lỗi xử lý của phôi. Tăng điện trở và sự ổn định của đường ray hướng dẫn.
Nó làm giảm việc mất máy cắt laser kim loại khi nó được sử dụng. Nó giữ độ chính xác của máy công cụ trong một thời gian dài và không biến dạng trong 20 năm. Thiết bị có sự ổn định tốt và giảm các lỗi xử lý do rung động của giường.



Các nhà cung cấp khác: Giường hàn tấm, độ ổn định tổng thể kém và độ chính xác thấp.

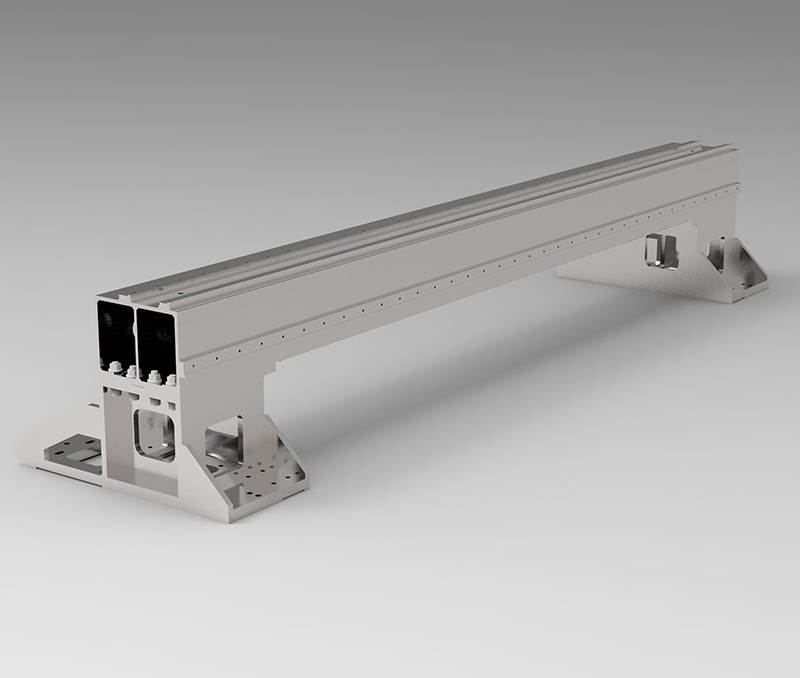

Chùm nhôm không vũ trụ

Chùm máy cắt sợi quang

★ Độ chính xác cao. Sau khi lão hóa thủ công, xử lý giải pháp và hoàn thiện, chùm tia có tính toàn vẹn, độ cứng, độ bền và độ dẻo tốt.

★ Tốc độ nhanh. Hợp kim nhôm có các tính năng của trọng lượng nhẹ và độ cứng mạnh, có lợi cho chuyển động tốc độ cao trong quá trình xử lý và tính linh hoạt cao có lợi cho việc cắt tốc độ cao của đồ họa khác nhau trên cơ sở độ chính xác cao.
★ Hiệu quả cao. Tia có trọng lượng nhẹ hơn có thể đảm bảo hoạt động nhanh chóng của máy cắt laser phẳng, cải thiện hiệu quả xử lý và đồng thời đảm bảo chất lượng xử lý.



Không chỉ hoạt động tốc độ cao của máy cắt laser, mà còn có độ chính xác và hiệu quả của quá trình xử lý cắt laser.
Cải thiện hiệu quả tuổi thọ và độ chính xác của máy cắt laser giá rẻ, giảm chi phí thời gian và giảm thời gian mất thời gian. Và sau khi sử dụng cùng giới hạn thời gian, chùm nhôm có thể đảm bảo độ chính xác cắt ở mức độ lớn nhất, đồng thời nó có thể giảm bớt động năng của đầu laser trong quá trình chuyển động tốc độ cao.



Trục xoay bên

Trục xoay bên

Chiều dài tiêu chuẩn là thiết bị trục xoay 3000mm/ 6000mm/ 9000m, có thể xử lý các ống vuông, ống tròn, ống hình bầu dục, ống hình chữ nhật, ống không đều và ống kim loại khác.


★ Thiết kế kẹp: Thiết kế kẹp điện được sử dụng ở cả hai bên, có thể tự động điều chỉnh trung tâm. Phạm vi điều chỉnh của đường chéo là 20-220mm.
★ Cài đặt hỗ trợ tự động: Nó áp dụng thiết kế khung ống thông minh, có thể giải quyết vấn đề biến dạng trong quá trình cắt các ống dài.


Nó có thể xử lý cả tấm kim loại và ống kim loại, một máy cắt laser giá cả phải chăng  Đối với hai mục đích, tiết kiệm không gian và chi phí, và cải thiện hiệu quả sản xuất.

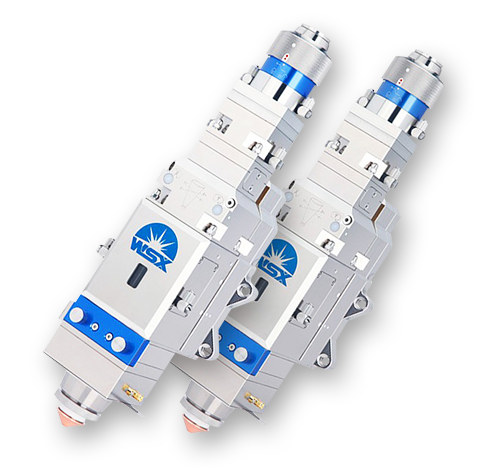

Đầu cắt laser tự động lấy nét

Đầu cắt laser tự động lấy nét

Đầu laser có bộ phận truyền động động cơ tích hợp và ống kính lấy nét được điều khiển bởi cơ chế tuyến tính để tự động thay đổi vị trí trong vòng 20 mm. Người dùng có thể tập trung liên tục thông qua chương trình để hoàn thành việc thủng nhanh các tấm dày và tự động cắt các tấm có độ dày và vật liệu khác nhau. Nhóm ống kính hợp chất được trang bị D28 tích hợp chùm sáng và tối ưu hóa thiết kế quang học và làm mát bằng nước để đầu laser có thể hoạt động ổn định trong một thời gian dài.


Tối ưu hóa cấu hình quang học và thiết kế luồng khí mịn và hiệu quả để cải thiện hiệu ứng cắt;
Phạm vi lấy nét tự động +10 ~ -10mm, độ chính xác điều chỉnh 0,01mm, tốc độ điều chỉnh 100mms;
Thiết kế bảo vệ bụi của ống kính đối chiếu, bảo vệ hiệu quả các thành phần quang học bên trong;
Mở rộng khoảng cách giữa ống kính bảo vệ và vòi phun để tăng tuổi thọ của ống kính;
Người giữ ống kính loại ngăn kéo được thông qua để làm cho việc thay thế ống kính bảo vệ nhanh chóng và đơn giản;
Đầu nối QBH không bị giới hạn, nó có thể được trang bị các laser khác nhau với đầu nối QBH.


Autof Focus tiết kiệm thời gian lấy nét và cải thiện hiệu quả công việc 10 lần.
Mở rộng tuổi thọ dịch vụ, bằng cách tối ưu hóa thiết kế cấu trúc của đầu cắt, mở rộng tuổi thọ dịch vụ của nó.

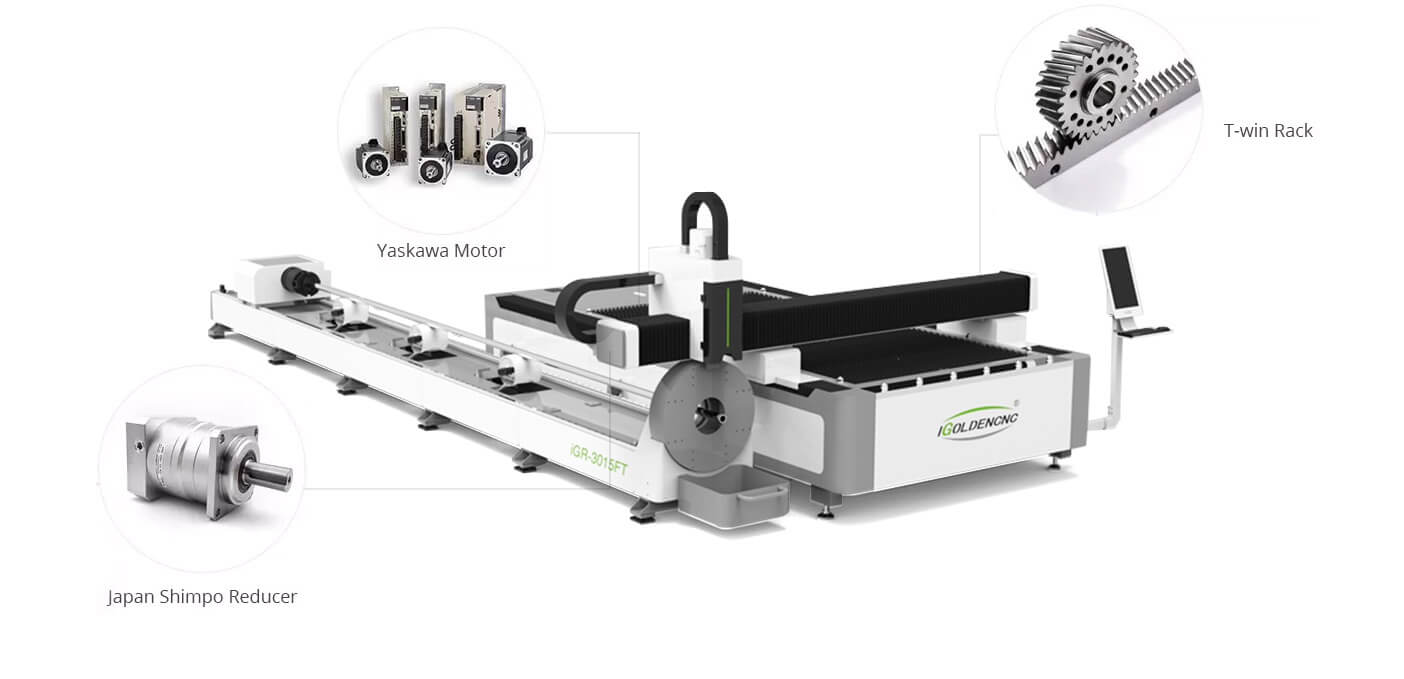

Hệ thống truyền dẫn chính xác cao

Hệ thống truyền dẫn chính xác cao

Hướng dẫn sử dụng giá đỡ ổ đĩa đôi Taiwan Taiwan, Động cơ Drive Panasonic Nhật Bản, Japan Shimpo Reducer
Độ chính xác định vị của công cụ máy là 0,05mm và độ chính xác định vị lặp đi lặp lại là 0,03mm.



Thiết kế màn hình hiển thị LCD dọc

Thiết kế màn hình hiển thị LCD dọc

Màn hình màn hình thẳng đứng 21,5 khác với màn hình ngang truyền thống. Tốc độ phản hồi đạt 8ms, độ phân giải đạt 1080p, tỷ lệ màn hình được tối ưu hóa thành 16: 9, mức tiêu thụ điện năng thấp và giao diện phần mềm điều khiển và thói quen duyệt web của con người được điều chỉnh tốt hơn. Ngoài ra, nó có mức độ sáng cao và độ phản xạ thấp, và bảng kính chắc chắn có độ bền và độ bền.



Hệ thống điều khiển vòng lặp mở thông minh

CYPCut-board-system

Hệ thống cắt laser Cypcut là một hệ thống điều khiển vòng mở đầy đủ tính năng được ra mắt dành riêng cho ngành chế biến kim loại tấm.
Hỗ trợ AI, DXF, PLT, GERBER, LXD và các định dạng dữ liệu đồ họa khác và chấp nhận mã G tiêu chuẩn quốc tế.
Khi mở và nhập các tệp bên ngoài, tối ưu hóa được tự động thực hiện.
✪ Bố cục tự động và tự động linh hoạt và đa dạng các chức năng trình tự bố cục thủ công, một loạt các phương thức mảng có sẵn.
Hàm thư viện vật liệu mạnh mẽ cho phép tất cả các tham số quy trình được lưu cho cùng một vật liệu được sử dụng lại.
Xử lý bộ nhớ điểm dừng và định vị bất kỳ chức năng điểm nào.
Cắt có chiều cao cố định, ngoài bo mạch sau và nhiều phương pháp tìm kiếm cạnh.
Hỗ trợ điều khiển từ xa của hệ thống thông qua hộp cầm tay không dây và Ethernet.
Một cú nhấp chuột để đặt đường cắt bay.
✪ Thật dễ dàng để cài đặt, dễ gỡ lỗi, hiệu suất xuất sắc và hoàn thành trong kế hoạch. Đó là hệ thống điều khiển cắt laser sợi với thị phần cao nhất hiện nay.



KHÔNG BẮT BUỘC

Nội các điều khiển độc lập đứng sàn

Nội các điều khiển độc lập đứng sàn

Dustproof Tất cả các thành phần điện và nguồn laser được tích hợp trong một tủ điều khiển riêng biệt và có thiết kế chống bụi để kéo dài tuổi thọ của các thành phần điện. Tủ điều khiển nhiệt tự động được trang bị điều hòa không khí để đạt được nhiệt độ không đổi tự động. Điều này có thể ngăn ngừa nhiệt độ mùa hè thiệt hại quá mức cho các thành phần.


Lắp ráp thiết bị điện chuyên nghiệp hơn, tách điện mạnh và tách điện yếu.

Trở đơn giản hơn, chống thuốc chống tĩnh điện, tản nhiệt tốt, dễ bảo trì.

Thuận tiện hơn và dễ dàng để phát hiện lỗi mạch và bảo trì.

An toàn hơn và độc lập với thiết bị máy, giảm nhiễu vận hành thiết bị.



Ứng dụng máy Laser sợi:

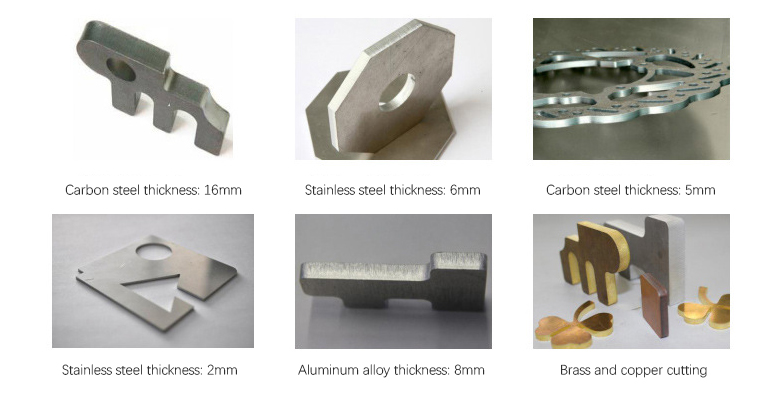

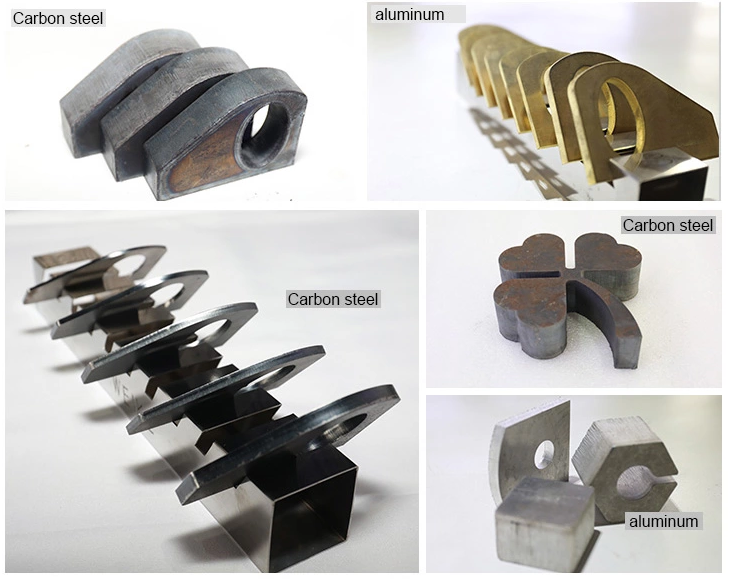

Các mẫu xử lý máy cắt plasma

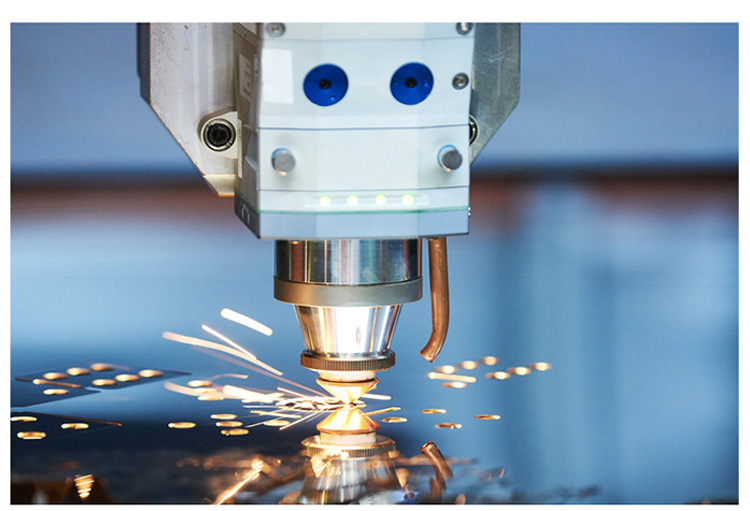

Các mẫu xử lý máy cắt plasma

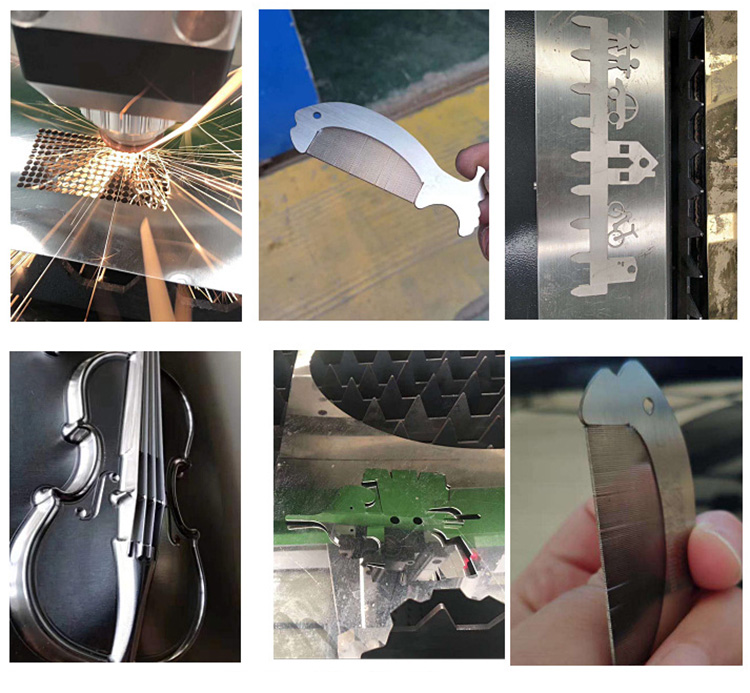

Các mẫu xử lý máy cắt plasma

Các mẫu xử lý máy cắt plasma

Cắt kim loại, sản xuất công tắc điện, hàng không vũ trụ, máy móc thực phẩm, máy móc dệt, máy móc kỹ thuật, sản xuất đầu máy, máy móc nông nghiệp và lâm nghiệp, sản xuất thang máy, ô tô đặc biệt, sản xuất thiết bị gia dụng, sản xuất công cụ, sản xuất nó Hàn công cụ, hàn thiết bị, xử lý bề mặt vật liệu kim loại, quảng cáo trang trí, dịch vụ xử lý bên ngoài laser và các ngành sản xuất và chế biến máy móc khác.

Vật liệu áp dụng: Được sử dụng chuyên nghiệp để cắt nhiều tấm kim loại trung bình và mỏng, tấm thép carbon cắt chất lượng cao, và đặc biệt là bằng thép carbon, thép không gỉ, thép mạ kẽm, hợp kim, titan, nhôm, đồng thau, đồng, v.v.
