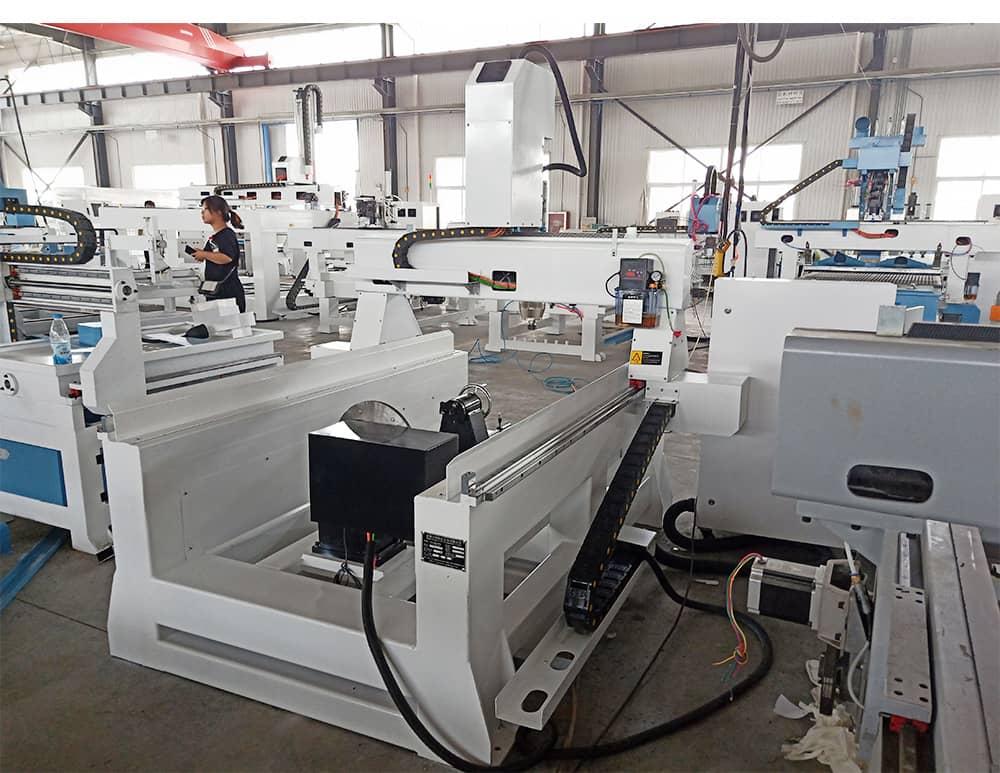

Mô tả máy bộ định tuyến CNC trục quay:
Một số người dùng như máy CNC điều khiển máy tính, đó là điều khiển Mach3 với xử lý dễ dàng hoạt động. Việc đính kèm xoay có thể được loại bỏ khỏi bảng làm việc để sử dụng thuận tiện kép. Vì vậy, đó là sự lựa chọn lý tưởng cho người dùng cần bộ định tuyến nhỏ đa chức năng CNC.
Các tính năng chạm khắc gỗ CNC quay CNC:
1, Khung cơ sở: Khung cơ sở nặng hơn được làm bằng thép vuông nặng được hàn, được gia công chính xác bởi trung tâm máy xay xát và ứng suất được giảm bớt bởi thiết bị rung để nền tảng vẫn đúng và ổn định trong vòng đời hoạt động của máy .
2, trục chính làm mát nước để xử lý khối trên gỗ rắn, m df, acrylic, nhôm và nhựa, vv; Chúng tôi cung cấp các tùy chọn trục chính khác nhau có sẵn với pha 220V-2- 50-60Hz hoặc 220V-3 pha -50-60Hz hoặc 380V, 3phase- 50-60Hz. ToolsDiameter là 3.175mm, 4mm, 6 mm, 8 mm và 12,7mm.
3, giá đỡ và hướng dẫn tuyến tính: Chúng tôi sử dụng giá đỡ bánh răng chính xác cho trục XY, đường ray hướng dẫn tuyến tính PMI cho trục X, Y, Z, được cài đặt cẩn thận và điều chỉnh bởi các công nhân có kinh nghiệm với các dụng cụ có mục đích đặc biệt và điều này đảm bảo chuyển động trơn tru và lâu dài độ tin cậy.
4, vít bóng: Vít bóng chính xác cao cho trục Z, vít bóng chống cầu chống chất lượng TBI với đường kính 25 mm hoặc 40mm và độ chính xác tái định vị 0,01mm. Sự kết hợp giữa vít bóng và giá đỡ bánh răng cung cấp độ chính xác và gia công tốc độ cao.
5, Đường ray hướng dẫn tuyến tính PMI cho trục X, Y, Z, được cài đặt cẩn thận và điều chỉnh bởi người lao động có kinh nghiệm với công cụ có mục đích đặc biệt, và điều này đảm bảo chuyển động trơn tru và độ tin cậy dài hạn.
6, Bộ điều khiển trục DSP 4 tay với giao diện người thân và máy móc thân thiện hơn. Nó cũng nhận ra điều khiển chuyển động tốc độ cao và độ chính xác cao.

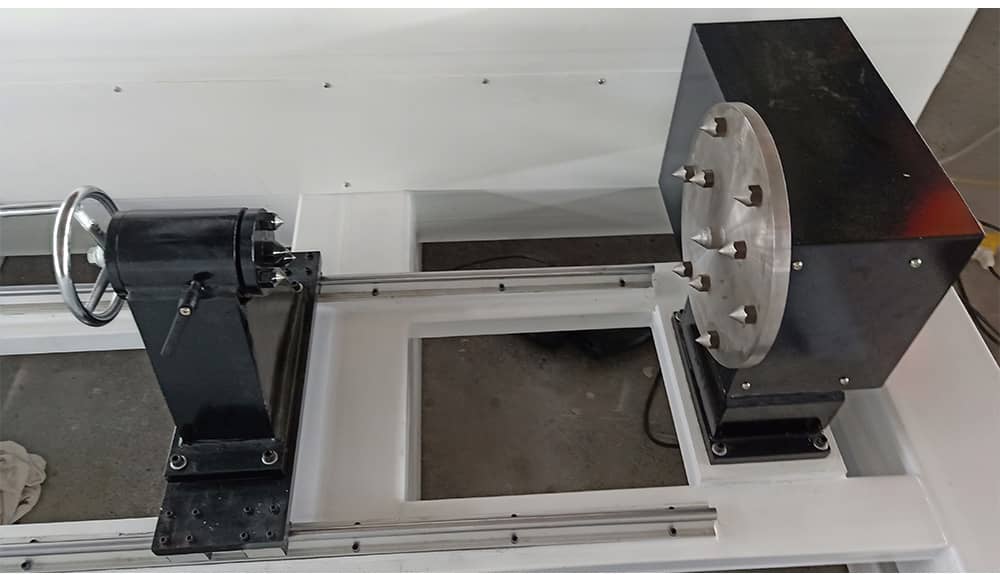

7, trục quay: Có sẵn với các xi lanh khác nhau, các vật thể không đều, nạng và thủ công xi lanh với các đường kính khác nhau.
Thông số máy CNC quay bằng gỗ
| Khu vực làm việc | 500*1000mm |
| Con quay | Trục chính làm mát nước HQD 5,5kW |
| Biến tần | Fuling biến tần |
| Rack | Giá đỡ vít nhập khẩu |
| Động cơ | Động cơ và người lái xe dẫn đầu của Leadshine |
| Hệ thống điều khiển | DSPA18 |
| Quá trình lây truyền | XY giá đỡ vít nhập khẩu Ball Z tbi Đinh ốc |
| Hướng dẫn đường sắt | Hướng dẫn tuyến tính Hiwin |
| Chùm tia và cột | Dầm thép, cột gang, 5S chống rung |
| Cấu trúc cơ thể | Cấu trúc cơ thể hàn ống thép nặng |
| Bộ thu bụi | Không bắt buộc |
| Hộp điều khiển | Hộp kiểm soát độc lập |
| Thiết bị phụ trợ | Bộ dụng cụ chế biến gỗ |
| Hệ thống bôi trơn | Dầu thủ công |

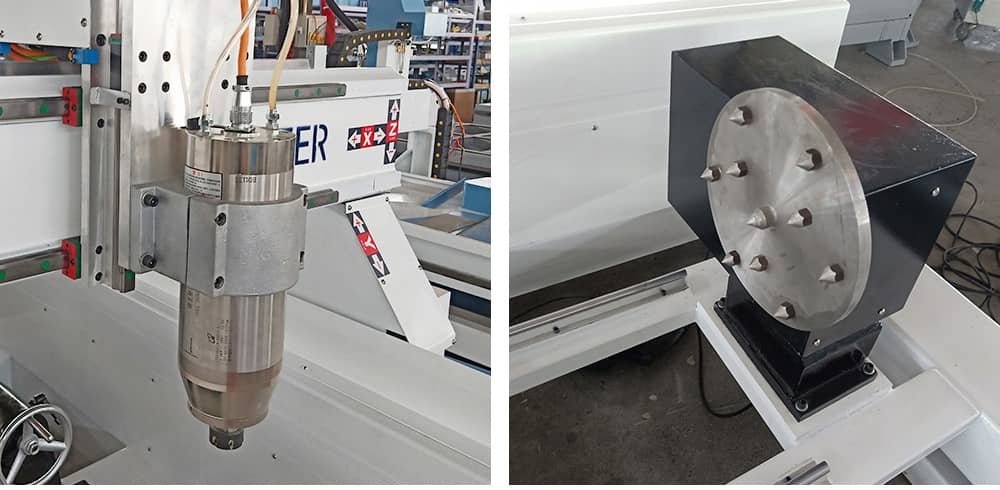

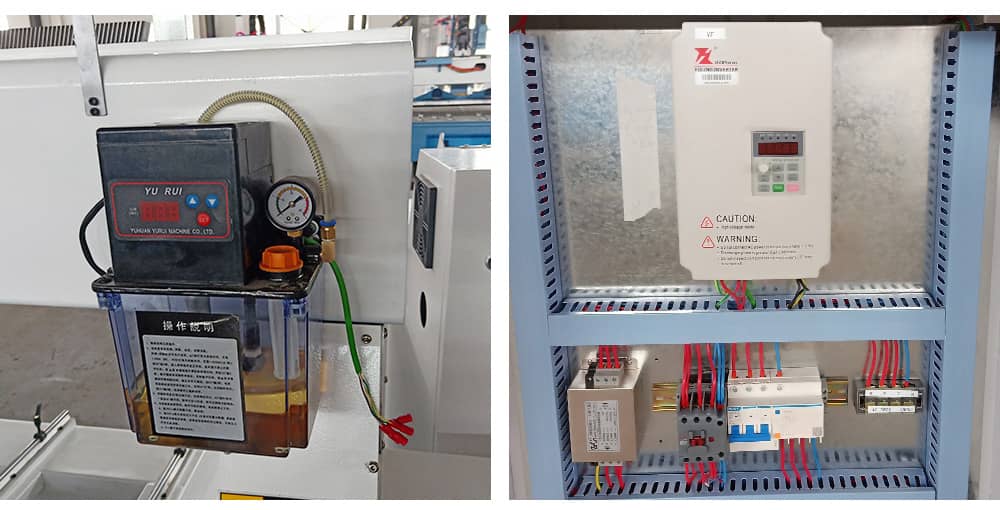

Chi tiết

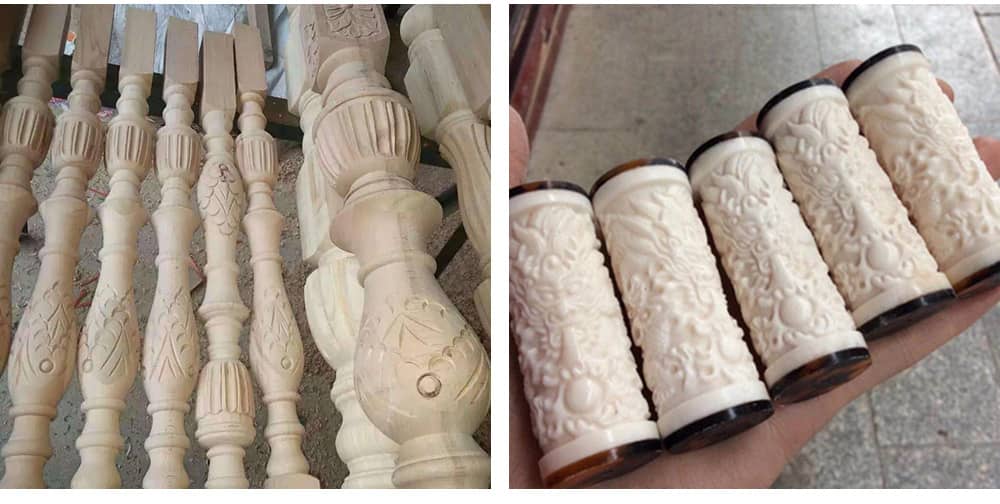

Mẫu
Máy chạm khắc gỗ 3D CNC với ứng dụng trục quay:
Ngoại trừ việc cắt, khoan, bỏ túi, định tuyến và các chức năng khác mà máy bộ định tuyến 3 trục có thể đạt được, nó cũng rất tốt trong việc tạo ra các bộ phận hình trụ. Ví dụ, bàn gỗ và chân ghế, tay vịn gỗ, cột gỗ hoặc thạch cao, tượng gỗ 3D, cao su, bọt, v.v.
